科 技 動 態
第 六 期
青島水務集團有限公司科技中心
Cambi工藝專刊
坎比工藝(Cambi)的核心是污泥(市政和工業污泥)及有機廢物在其他處理前(如厭氧消化、焚燒等)的高壓蒸汽預處理過程??脖裙に嚭诵牡脑硎窃诟邷?、高壓條件下解體污泥中的膠體,破碎微生物細胞和水解大分子物質,從而提高污泥的可生物降解性和脫水性能。

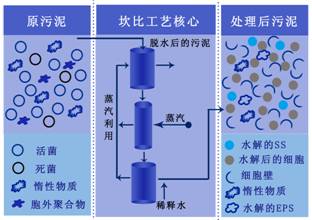

坎比工藝原理
坎比工藝是污泥經高壓蒸汽預處理,溶解污泥中的膠體物質,破碎細胞物質,水解大分子物質,使污泥性質發生相應的變化。

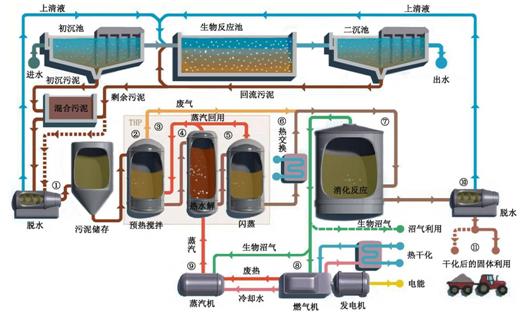

坎比工藝流程
為了降低能耗,提高處理效率,坎比工藝由預熱均質反應器、熱水解反應器和泄壓閃蒸反應器共同完成。經坎比工藝處理量后,可以提高污泥的可生物降解性,減少污泥厭氧消化的處理量和消化反應器的建造、運營成本。
預熱均質罐(可蒸汽直接加熱,壓力2-3bar,溫度約100℃):污泥熱水解先經一個預熱攪拌罐,它的主要作用就是降低污泥的粘度和對污泥進行預熱。DS可達13-17%,而含水率只有87%-83%,污泥基本處于不流化狀態,所以需要將污泥均質(看文獻一般是由一個泵形成循環來均質),使污泥達漿化狀態,同時在后續處理中的蒸汽在這個罐子中對污泥進行預熱。在這個預熱攪拌罐中的反應時間為1.5h后的污泥狀態為:溫度達97-100℃左右,污泥成微粒均勻分布。
熱水解反應罐(與化工常用的反應釜很類似,但可以蒸汽直接加熱,且蒸汽(11bar左右)從底部進入):它的作用是進行水熱反應。條件為:約6bar,165-170℃,停留時間約半個小時,然后減壓,將壓力減少到3bar左右,將污泥輸送到閃蒸罐。經這個罐子后的污泥DS達12%-13%。
泄壓閃蒸罐(1-3bar):作用為1、由于壓力下降導致細胞破碎;2、部分熱水在閃蒸罐中成為蒸汽,然后循環利用,從而可以節能。閃蒸罐的作用是提供部分熱水迅速汽化和氣液分離的空間。壓力:一般為1.5-2bar,溫度:約100℃,停留時間1.5h。
污泥首先經過離心脫水機或壓濾機進行脫水到含固率到14%-18%,用泵輸送到預熱均質罐中進行混勻預熱,預熱后的污泥約為100℃。然后污泥輸送到主反應罐中,用熱蒸汽對反應罐中的污泥進行加熱加壓,達到溫度為160-180℃左右,壓力約為6-10bar時反應約30min,經熱水解反應能夠溶解污泥中的膠體物質降低粘度,并且將復雜的有機物水解為易于生物降解的簡單有機化合物。最后一步為泄壓閃蒸,利用反應罐中的壓力和閃蒸罐中的壓力差,將污泥輸送到閃蒸罐中閃蒸,將閃蒸罐中產生的蒸氣回送到攪拌罐中與新污泥混勻加熱,實現熱回收降低能耗。經坎比工藝處理后的污泥經熱交換后進入消化反應器中進行厭氧消化。

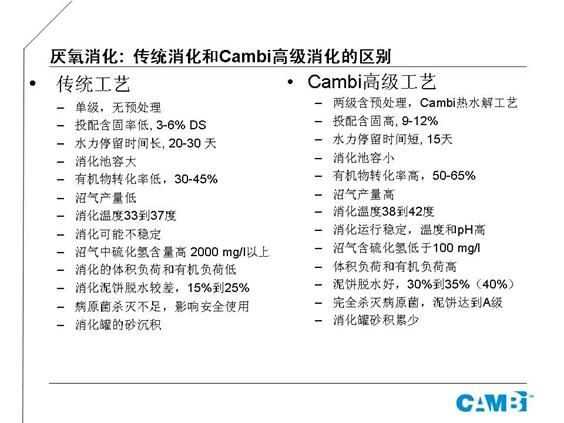

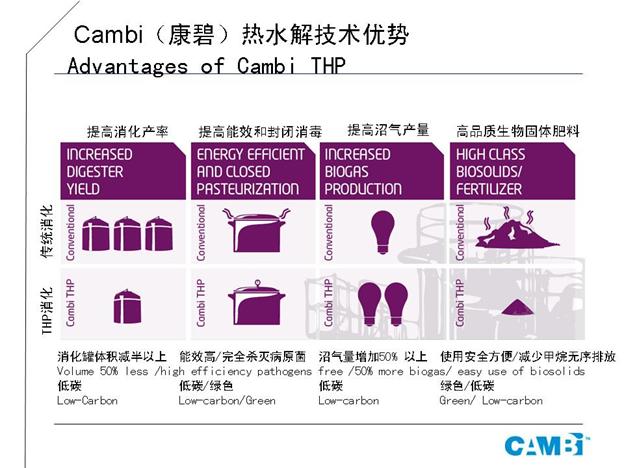

坎比工藝優點
實現污泥的無害化、穩定化和減量化(脫水后的泥餅占傳統厭氧消化的40%-50%);

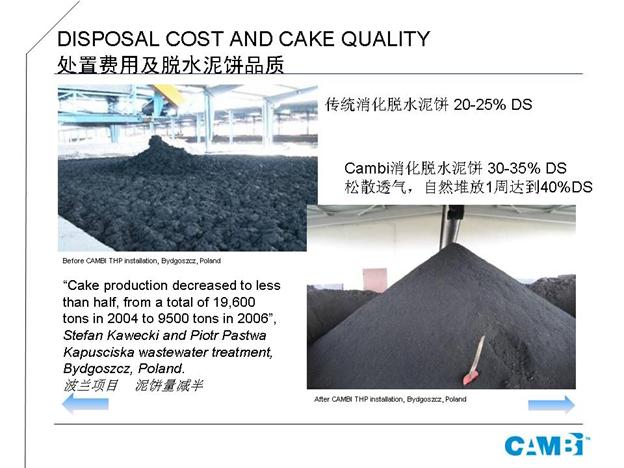

提高污泥的脫水性能(脫水后可達30%-40% DS),厭氧消化性能(50%-65%的有機物質可轉化成生物沼氣);

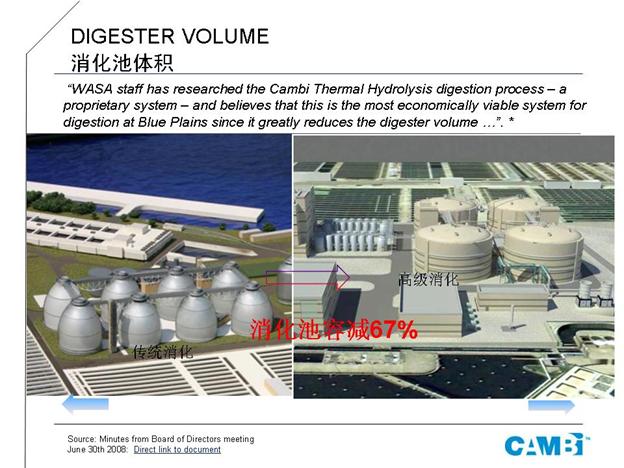

減少所需消化罐的容積(<傳統消化罐容積的1/2),從而降低厭氧消化的建造、運營成本;
增加沼氣產量,且沼氣質量高(產生的沼氣65%-68%的CH4,少H2S),不但能解決自身的能量需求,且獲得質量較高的剩余能源物質;

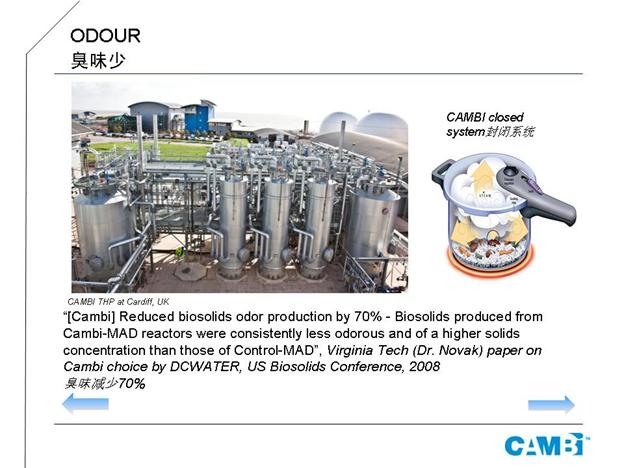

獲得無臭味、無病原菌、含固率高的最終產品;

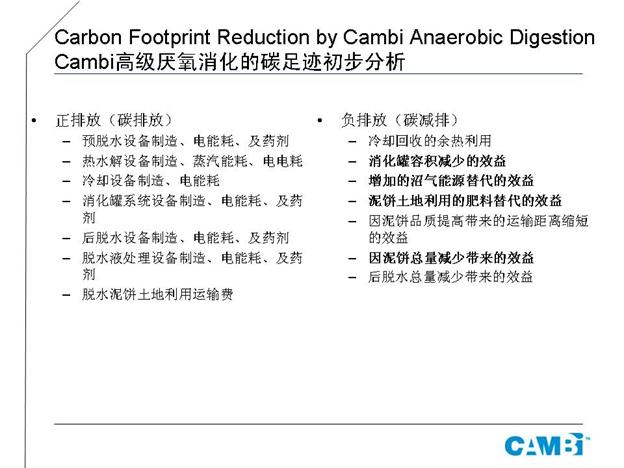

符合低碳經濟的要求;

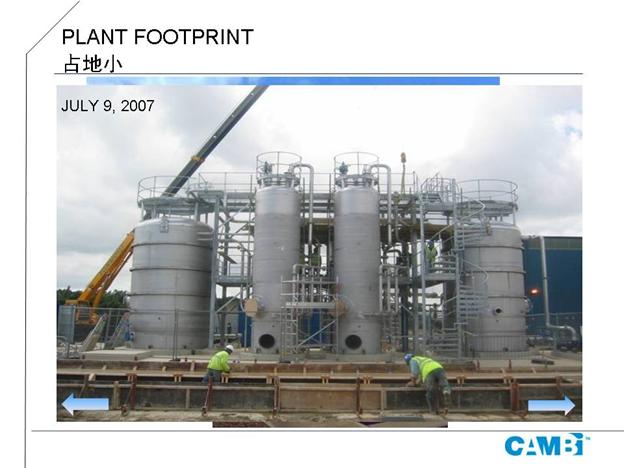

坎比工藝設計簡潔、布局緊湊,能有效利用現有的污泥處理設備,并能增強其處理能力、節省污泥處理的投資,所以既可用于新建污泥處理廠,更適于現存污泥處理工藝的改造。

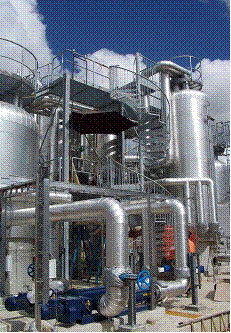

工程實例
坎比工藝已在挪威,丹麥,英國,比利時,波蘭,愛爾蘭,芬蘭,德國,澳大利亞和日本等國家得到實際應用。
英國 威爾士 挪威 利勒哈瑪爾
Cardiff 和 Afan 兩個THP污泥處理中心 The THP Digestion plant
規模:25000噸DS/年 規模:3600噸DS/年
澳大利亞 布里斯班 愛爾蘭 都柏林
Oxley Creek WWTP Ringsend Sewage Treatment Work

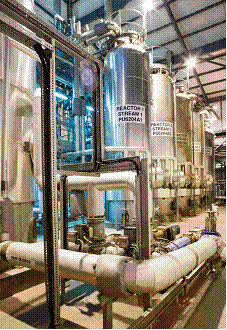

THP污泥處理廠反應器 THP污泥處理廠反應器
規模:12,900噸DS/年 規模:36,000噸DS/年
英國 英國
Aberdeen Whitlingham
規模:16,500噸DS/年 規模:20,000噸DS/年
